ТОВ «Київський завод «Геофізприлад»
|

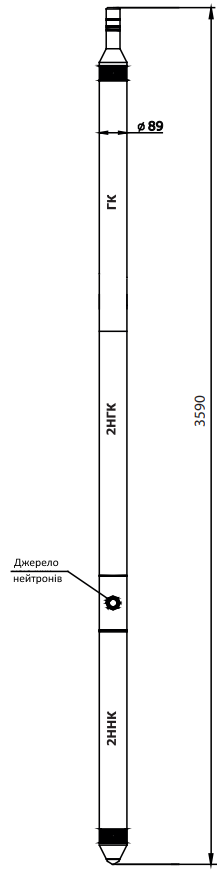

КОМПЛЕКСНИЙ ПРИЛАД (МОДУЛЬ) РАДІОАКТИВНОГО КАРОТАЖУ
РК8-89/150/120
(ГК+2НГК+2ННК+2ГГК+ГГобс)
В
залежності від потреб дослідження, в приладі передбачена можливість регулювання
розмірів зондів :
НГК БЗ (0,8; 0,9 або 1,0м); НГК МЗ (0,5; 0,55 або 0,6м); ННК МЗ (0,3 або 0,35м); ННК БЗ (0,6
або 0,65м); ГГК МЗ (0,3; 0,35 або 0,4м); ГГК БЗ (0,5; 0,55 або 0,6м) ГГобс
(0,05 або 0,055м).
Можлива експлуатація у складі збірки приладів. Положення у збірці – нижній прилад. У разі використання без зондів ГГК МЗ, ГГК БЗ, ГГобс положення у збірці – любе.
Розміри та умови експлуатації
|
Максимальна температура |
150°С |
|
Максимальний тиск |
120 МПа |
|
Максимальний діаметр свердловини |
300 мм |
|
Діаметр |
89 мм |
|
Довжина (із захисним ковпаком) |
5500 мм |
|
Довжина без 2ГГК+ГГобс |
4410 мм |
|
Вага |
95 кг |
|
Технічні характеристики |
|
|
Діапазон вимірювання потужності експозиційної дози гамма-випромінення, мкР/г |
від 0 до 250 |
|
Діапазон вимірювання потужності експозиційної дози МЕД гама-випромінення, обеспечиваемый скважинным прибором, А/kg |
від 14×10-14 до 18×10-12 |
|
Діапазон вимірювання водонасыщенной пористости (объемного влагосодержания), обеспечиваемый скважинным прибором, в процентах (методом 2ННК) |
від 1 до 40 |
|
Діапазон вимірювання водонасыщенной пористости (объемного влагосодержания), обеспечиваемый скважинным прибором, в процентах (по зонду НГК БЗ) |
від 1 до 40 |
|
Діапазон вимірювання водонасыщенной пористости (объемного влагосодержания), обеспечиваемый скважинным прибором, в процентах (по зонду НГК МЗ) |
від 1 до 40 |
|
|
|
|
Регистрируемые кривые (рахунок імп./хв.) |
ГК, НГК МЗ, НГК БЗ, ННК МЗ, ННК БЗ, ГГК МЗ, ГГК БЗ, ГГобс |
