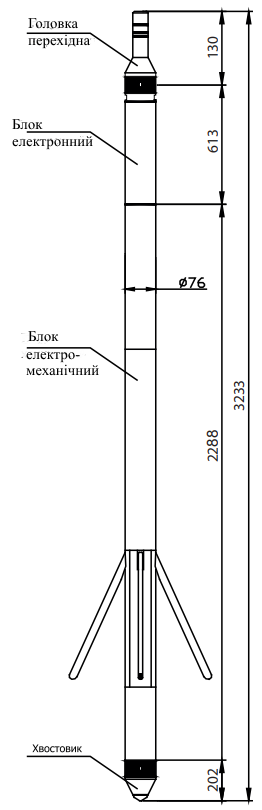

ПРИЛАД (МОДУЛЬ) КАВЕРНОМІР-ПРОФЕЛЕМІР КП-76/150/150
Розміри та умови експлуатації
|
Макс. температура |
150°С |
Макс. тиск |
150МПа |
|
Макс. діаметр приладу |
76 мм |
Мін. діаметр свердловини |
110 мм |
|
Макс. діаметр свердловини |
800 мм |
||
|
Довжина |
2901 мм |
Вага |
80 кг |
Умови у свердловині
|
Буровий розчин |
● Солоний |
○ Газовий |
●Вода |
|
|
● Прісний |
● З нафтою |
● Пуста свердловина |
||
|
Рекомендована швидкість каротажу |
до 2000 м/год |
|||
|
Позиціювання у свердловині |
○ з центраторами |
● без центраторів |
||
Технічні характеристики
|
Тип датчиків |
Реохорди |
|
Положення у збірці |
в любій комбінації збірки |
Характеристики
|
Принцип |
Перетворення лінійного переміщення важеля в напругу |
|
Діапазон |
100-760 мм |
|
Вертикальна розподільна здатність, м |
0,05 м |
|
Чутливість |
0,1 мм |
|
Точність |
до ±3 мм (діаметр до 380 мм) до ±5 мм (діаметр більше 380 мм) |
|
Криві реєстрації даних |
4 радіуси свердловини |
|
Додаткові криві |
2 взаємно перпендикулярні та середній діаметри свердловини |
Калібрування
|
Основне |
За допомогою калібрувального пристрою та кілець |
