ТОВ «Київський завод «Геофізприлад» |

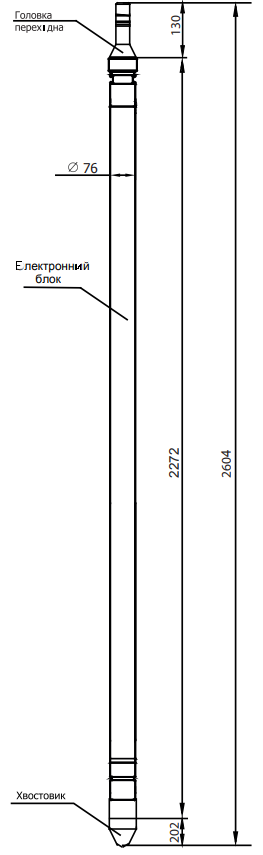

ПРИЛАД (МОДУЛЬ) ІНКЛІНОМЕТР МАГНІТОМЕТРИЧНИЙ ІМ-76/150/150
Розміри та умови експлуатації
|
Макс. температура |
150°С |
Макс. тиск |
150МПа |
|
Макс. діаметр приладу |
76 мм |
Мін. діаметр свердловини |
90 мм |
|
Макс. діаметр свердловини |
400 мм |
||
|
Довжина |
2272 мм |
Вага |
20 кг |
Умови у свердловині
|
Буровий розчин |
● Солоний |
● Газовий |
●Вода |
|
|
● Прісний |
● З нафтою |
● Пуста свердловина |
||
|
Рекомендована швидкість каротажу |
до 1000 м/год |
|||
|
Положення у свердловині |
○ з центраторами |
● без центраторів |
||
Технічні характеристики
|
Тип датчика |
Блок визначення положення |
|
Положення у збірці |
в любій комбінації збірки приладів |
Характеристики
|
Принцип |
Вимірювання координат в магнітному та гравітаційному полі Землі |
|
Діапазон |
зенітний кут : 0° – 90° |
|
Вертикальна розподільна здатність |
1 м при швидкості каротажу 1000 м/год |
|
Точність |
зенітний кут : ±12° |
|
Реєстрація даних |
зенітний кут, азимут, апсидальний кут |
Калібрування
|
Основне |
Повірочна інклінометрична установка |
