ПРИЛАД (МОДУЛЬ) ІНДУКЦІЙНОГО КАРОТАЖУ ІК3-76/150/150

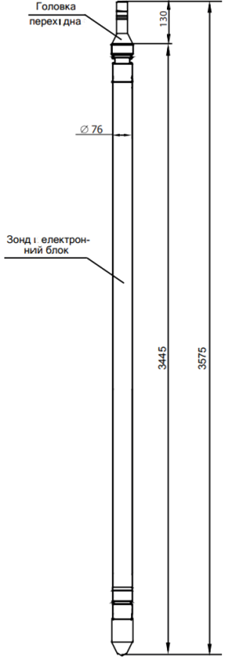

Розміри
та умови експлуатації
|
Макс. температура |
150°С |
Макс. тиск |
150МПа |
|
Макс. діаметр приладу |
76 мм |
Мін. діаметр свердловини |
110 мм |
|
Макс. діаметр свердловини |
400 мм |
||
|
Довжина |
3445 мм |
Вага |
50 кг |
Умови у свердловині
|
Буровий розчин |
● Солоний |
○ Газовий |
●Вода |
|
|
● Прісний |
● З нафтою |
● Пуста свердловина |
||
|
Рекомендована швидкість каротажу |
3000 м/год |
|||
|
Позиціювання у свердловині |
○ з центраторами |
● без центраторів |
||
Технічні характеристики
|
Джерело сигналу |
Високочастотний генератор 100 кГц |
|
Зонди |
ЗІ0,3; ЗІ0,5; ЗІ0,85; ЗІ1,26; ЗІ2,05 |
|
Положення у збірці |
Нижній прилад |
Характеристики
|
Принцип |
Вимірювання уявної питомої електричної провідності порід у створеному приладом електромагнітному полі |
|||||
|
Діапазон, мСм/м |
|
ЗІ0,3 |
ЗІ0,5 |
ЗІ0,85 |
ЗІ1,26 |
ЗІ2,05 |
|
|
2000 |
1500 |
1000 |
500 |
300 |
|
|
|
1500 |
1500 |
1000 |
1000 |
700 |
|
|
Вертикальна розподільна здатність, м |
|
0,35 |
0,7 |
1,1 |
1,6 |
2,4 |
|
|
0,65 |
1,0 |
1,6 |
2,2 |
3,5 |
|
|
Радіус дослідження, м |
|
0,4 |
0,7 |
1,2 |
1,8 |
2,8 |
|
|
0,7 |
1,0 |
1,8 |
2,7 |
4,0 |
|
|
Точність |
3% для активної та реактивної складової |
|||||
|
Реєстрація даних |
Активна та реактивна складова уявної питомої провідності для кожного із зондів |
|||||
Калібрування
|
Основне |
З використанням тестового кільця |
